三合一監控防雷器
一體化三合一多功能監控專用電涌保護器,適用帶云臺攝像槍、高速球型攝像機的電源線路、視頻線路和控制線路進行防護
一：產品特點
1:一體化設計，多功能電壓保護。
2:適用于三合一視頻監控系統設備保護。
3:插耗低，信號傳輸性能優越。
4:通流容量大，響應時間快，使用壽命長.
二：技術參數
| 型 號 | HXL-XDS/3-D12 | HXL-XDS/3-D24 | HXL-XDS/3-D220 | |||||||
| 電源 | 視頻 | 控制 | 電源 | 視頻 | 控制 | 電源 | 視頻 | 控制 | ||
| 標稱工作電壓 | 12 | 5 | 24 | 24 | 5 | 24 | 220 | 5 | 24 | |
| 最大持續運行電壓Uc | 18 | 8 | 30 | 30 | 8 | 30 | 275 | 8 | 30 | |
| 傳輸速率M | 20Mbps | 2Mbps | 20Mbps | 2Mbps | 20Mbps | 2Mbps | ||||
| 標稱放電電流(8/20us)In | 5KA | |||||||||
| 最大放電電流(8/20us)Imax | 10KA | |||||||||
| 電壓保護水平（V） | ≤80 | ≤30 | ≤60 | ≤120 | ≤30 | ≤60 | ≤900 | ≤30 | ≤60 | |
| 接口類型 | 螺絲端子 | BNC | 螺絲端子 | 螺絲端子 | BNC | 螺絲端子 | 螺絲端子 | BNC | 螺絲端子 | |
| 響應時間Tn(ns) | 25ns | 1ns | 25ns | 1ns | 25ns | 1ns | ||||
| 插入損耗（dB) | ≤0.5 | ≤0.5 | ≤0.5 | |||||||
| 工作環境 | -40℃--+80℃ | |||||||||
| 外殼材料 | 鋁合金外殼 | |||||||||
| 規格尺寸mm | 83×74×25㎜ | |||||||||
| 安裝支架 | 室內壁掛式 | |||||||||
| 防護等級 | IP20 | |||||||||
三：產品安裝
1:本產品串聯安裝在攝像機電源線﹑視頻線和控制線上，適用于監控系統前端攝像機電源線、視頻線和控制線的雷電浪涌防護。輸出端與視頻攝像機連接。
2:電源部分連接：產品應與被保護攝像機的電源工作電壓相匹配，安裝時請根據安裝示意圖所示連接。其中電源線路的“L+ ”為火線或正極，“N-”為零線或負極。
3:適于室內運行，如安裝在室外時，應加裝防水箱或安裝在攝像機防雨罩內。
4:所有接線必須牢固及可靠電氣聯接。SPD連接線：BVR≥2.5㎜2，接地線：BVR≥6㎜2。
5:防雷接地應符合防雷規范要求，接地線盡可能粗短且接地電阻應小于4Ω。

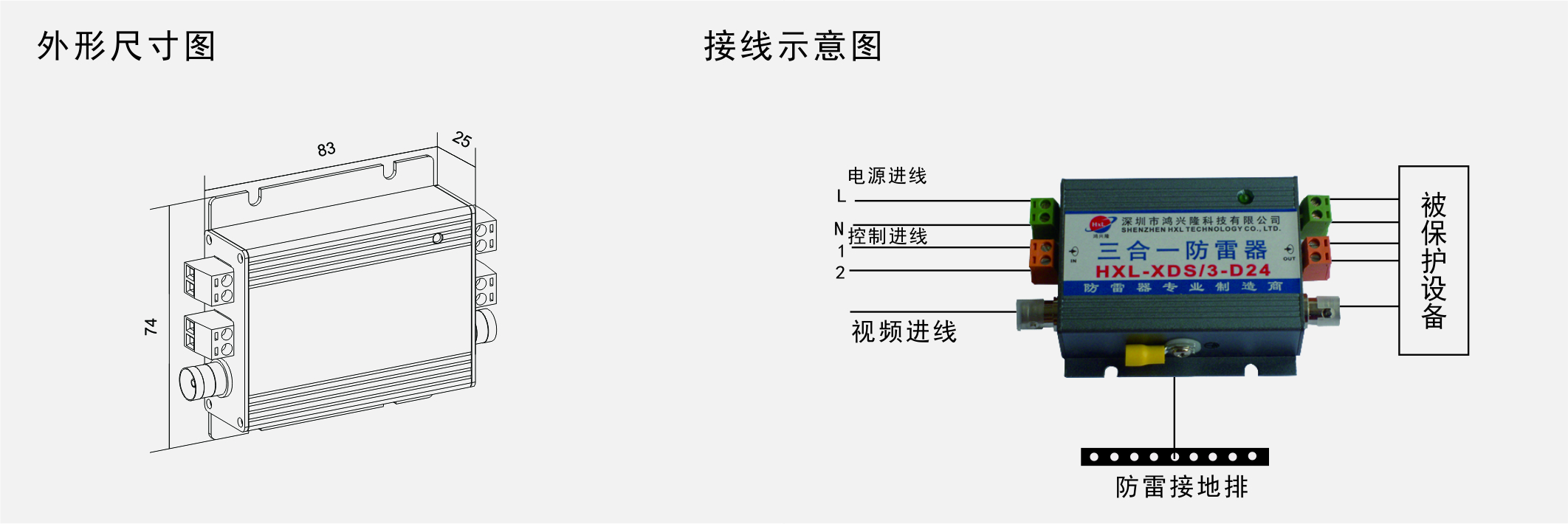

四：安裝示意圖
